Промышленные компрессоры классифицируются по принципу сжатия и конструктивному исполнению. Выбор типа определяется производительностью, рабочим давлением, составом сжимаемой среды и требованиями технологического процесса.
- Центробежные компрессоры: Применяются для компримирования больших объёмов технологического газа, циркуляционного газа реакторов, сырьевого водорода на установках риформинга и гидрокрекинга. Поставляются модели Nuovo Pignone 2HB/1, 4HG/3, BCL-306, 2BCL-457; Elliott 88M4I, 70M5I, 60M4/4I, 78M9-7, 60M8-7, 88MB6-5, 60MB6I; Dresser-Rand D06R7S, D06R9S, D04R7B, D06R10B, D10R9B, 3HHE-VL3.
- Поршневые компрессоры: машины объёмного типа с возвратно-поступательным движением поршня в цилиндре. Обеспечивают высокое давление при умеренном расходе, востребованы на установках замедленного коксования и в водородных процессах нефтепереработки. Конструкция включает поршни, поршневые кольца, цилиндры, штоки, шатуны и коленчатые валы.
- Осевые компрессоры: динамические машины с движением потока вдоль оси ротора через ряды лопаток. Отличаются сверхвысокой производительностью при умеренной степени сжатия, применяются в составе крупных газотурбинных установок. Поставляются модели MAN AV71(80)-16, RH40-6.
- Винтовые компрессоры: объёмные машины с ведущим и ведомым роторами винтовой формы. Характеризуются компактностью, низкой пульсацией и минимальной вибрацией. Используются для пневмотранспорта гранул полимеров, наддува силосов, питания экструдеров сжатым воздухом и факельного компримирования.
Запасные части для промышленных компрессоров
Комплектующие и сменные элементы поставляются для компрессоров Nuovo Pignone, Elliott, Dresser-Rand, MAN в объёме оригинальных деталей и конструктивных аналогов. Номенклатура охватывает узлы, подверженные износу в процессе эксплуатации.
- Клапаны: тарельчатые и грибковые клапаны поршневых компрессоров — элементы газораспределительного механизма, определяющие равномерность потока и герметичность цилиндров на тактах впуска и выпуска.
- Поршневая группа: поршни, поршневые кольца, цилиндры, штоки и шатуны. От геометрии и материала этих компонентов зависит степень сжатия и ресурс работы цилиндропоршневой группы в условиях переменных температурных нагрузок.
- Коленчатые валы: опорные узлы, преобразующие вращательное движение привода в возвратно-поступательное поршневой группы. Поставляются для поршневых компрессоров Dresser-Rand серий D и 3HHE.
- Уплотнения: демпферные, сухие газовые, барьерные и лабиринтные уплотнения роторов центробежных и осевых машин. Сухие газовые уплотнения обеспечивают герметизацию вала без масляного контакта, барьерные — защиту от утечек водородсодержащих и токсичных сред.
- Подшипники: главные, шатунные и упорные подшипники скольжения и качения. Устанавливаются на роторы центробежных компрессоров, коленчатые валы поршневых машин и валы винтовых блоков.
- Фильтры и сепараторы: воздушные и масляные фильтры, картриджные элементы, воздушно-масляные сепараторы. Обеспечивают очистку смазочного масла и подаваемого воздуха от механических частиц и влаги.

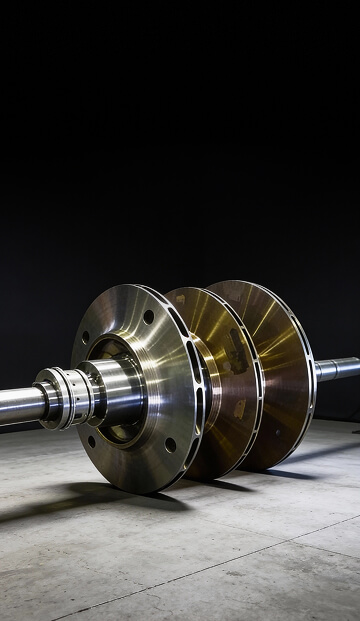

- Элементы проточной части: роторы, обоймы диафрагм, лопатки, сопловые блоки и импеллеры центробежных и осевых компрессоров. Изготавливаются из углеродистой и нержавеющей стали, жаропрочных сплавов — в зависимости от температуры и химической активности сжимаемой среды.
Применение промышленных компрессоров в отраслях
Компрессорное оборудование задействовано в ключевых технологических переделах нефтегазового, нефтехимического и горнодобывающего комплексов. Ниже приведены основные отраслевые сценарии с указанием типов машин и особенностей эксплуатации.
- Нефтегазопереработка: центробежные компрессоры Nuovo Pignone и Elliott — компримирование циркуляционного газа реакторов гидрокрекинга, сырьевого и отпарного водорода на установках риформинга. Поршневые Dresser-Rand — сжатие газа до высоких давлений в блоках замедленного коксования.
- Нефтехимия и производство полимеров: центробежные компрессоры — компрессия этилена и пропилена в линиях пиролиза. Винтовые и поршневые машины — пневмотранспорт гранул, наддув силосов, подача сжатого воздуха на экструдеры производительностью до 60 т/час.
- Газоперекачивающие станции: центробежные и осевые компрессоры — магистральное компримирование природного газа. Осевые машины MAN применяются в составе газотурбинных установок большой мощности.
- Горнодобывающая промышленность (ГОК): винтовые и поршневые компрессоры — снабжение сжатым воздухом ПДМ-машин, шламовых насосов Warman, бурового оборудования и систем ломки футеровки. Эксплуатация в условиях высокой запылённости и абразивного износа.
- Энергетика: осевые компрессоры в составе газотурбинных установок General Electric LMS100, LM2500, LM6000, MS5001PA, MS5002D и Siemens SGT-400, SGT-700. Обеспечивают подачу сжатого воздуха в камеру сгорания с производительностью, согласованной с мощностью турбины.
Критерии подбора промышленного компрессора
Исходными данными для выбора служат параметры технологического процесса заказчика. Последовательный анализ характеристик позволяет определить тип машины, её конструктивное исполнение и совместимость с существующей обвязкой.
- Производительность (расход на входе): номинальный объём газа, подаваемого на всасывание компрессора, выражается в м³/ч или кг/ч. Для центробежных и осевых машин указывается приведённый расход с поправкой на температуру и давление на входе.
- Рабочее давление (на входе / на выходе): перепад давления в бар или МПа. Поршневые компрессоры достигают давления нагнетания в десятки МПа, винтовые и центробежные — работают в диапазоне средних и высоких давлений в зависимости от числа ступеней.
- Сжимаемая среда: состав газа (углеводороды, водород H₂, сероводород H₂S, этилен, пропилен), наличие влаги и механических примесей. При высоком содержании H₂S выбираются материалы проточной части в коррозионностойком исполнении согласно требованиям NACE.
- Температура на входе и допустимый перегрев: влияет на плотность газа и выбор материала уплотнений. Для горячих сред с температурой свыше 200 °C применяются жаропрочные сплавы и лабиринтные уплотнения.
- Наличие масла: масляные (маслонаполненные) и безмасляные исполнения. Безмасляные винтовые компрессоры используются в пневмотранспорте полимеров, где исключено попадание масла в продукт.
- Материальное исполнение проточной части: углеродистая сталь для нейтральных сред, нержавеющая — для агрессивных газов, жаропрочные сплавы — для высокотемпературных процессов пиролиза и риформинга.
- Тип привода: электродвигатель, паровая турбина (Elliott SNV-8, SNV-10, SNV-13) или газовая турбина (General Electric, Siemens). Выбор определяется доступностью энергоресурсов на площадке.
- Стандарты изготовления: API 617 для центробежных и осевых компрессоров, API 618 для поршневых, API 619 для винтовых машин нефтегазового применения. Приёмочные испытания — по ISO 5389 и ISO 1217.
Поставка компрессоров и ЗИП — подбор, оригиналы и аналоги
Поставка промышленных компрессоров и запасных частей выполняется по техническому заданию заказчика. На основании рабочих параметров — производительности, давления, состава среды и температурного режима — подбирается тип машины и совместимый комплект ЗИП.
- Оригинальные компоненты OEM: клапаны, уплотнения, подшипники, фильтры и сепараторы производства Nuovo Pignone, Elliott, Dresser-Rand, MAN. Применяются для поддержания проектных характеристик компрессорного оборудования без изменения эксплуатационной документации.
- Конструктивные аналоги (реверс-инжиниринг): изготовление элементов проточной части — импеллеров, обойм диафрагм, лопаток, сопловых блоков — по образцам изношенных деталей. Актуально для замены узлов машин, снятых с серийного производства, и сокращения сроков поставки.
- Шеф-монтаж и пусконаладка: инженерное сопровождение установки компрессора на фундамент, центровки с приводом, обвязки трубопроводами и настройки систем смазки, охлаждения и КИП. Пусконаладка завершается выводом на рабочий режим и инструментальным контролем вибрации и температур.
- Замена устаревших моделей: подбор современного компрессора с аналогичными или улучшенными характеристиками взамен выработавшего ресурс оборудования. В частности, замена центробежных машин Elliott серий 88M и 60M, Dresser-Rand серии D на актуальные модификации с учётом габаритных ограничений существующего фундамента.
- Эксплуатационная поддержка: регулярная поставка сменных элементов — фильтров, сепараторов, клапанов, поршневых колец и уплотнений — для планового технического обслуживания компрессорного парка. НПО ИНЭКО обеспечивает комплектацию ЗИП по ведомостям заказчика с консолидацией отгрузки.
