Промышленные редукторы

Промышленные редукторы классифицируются по типу зубчатой передачи, количеству ступеней и компоновке валов. Выбор типа определяется условиями эксплуатации, требуемым передаточным отношением и компоновочными ограничениями привода.

• Цилиндрические редукторы: оснащаются прямозубыми, косозубыми или шевронными зубчатыми колёсами. Применяются в приводах компрессоров и насосов с параллельным расположением входного и выходного валов. Отличаются высоким КПД — до 98 % на ступень — и способностью передавать значительные крутящие моменты при умеренных скоростях вращения.
• Конические редукторы: передают вращение между пересекающимися осями под углом, как правило 90°. Востребованы в компоновках, где приводной двигатель и рабочая машина расположены ортогонально. Применяются в приводах конвейерного оборудования и насосных агрегатов горнодобывающих предприятий.

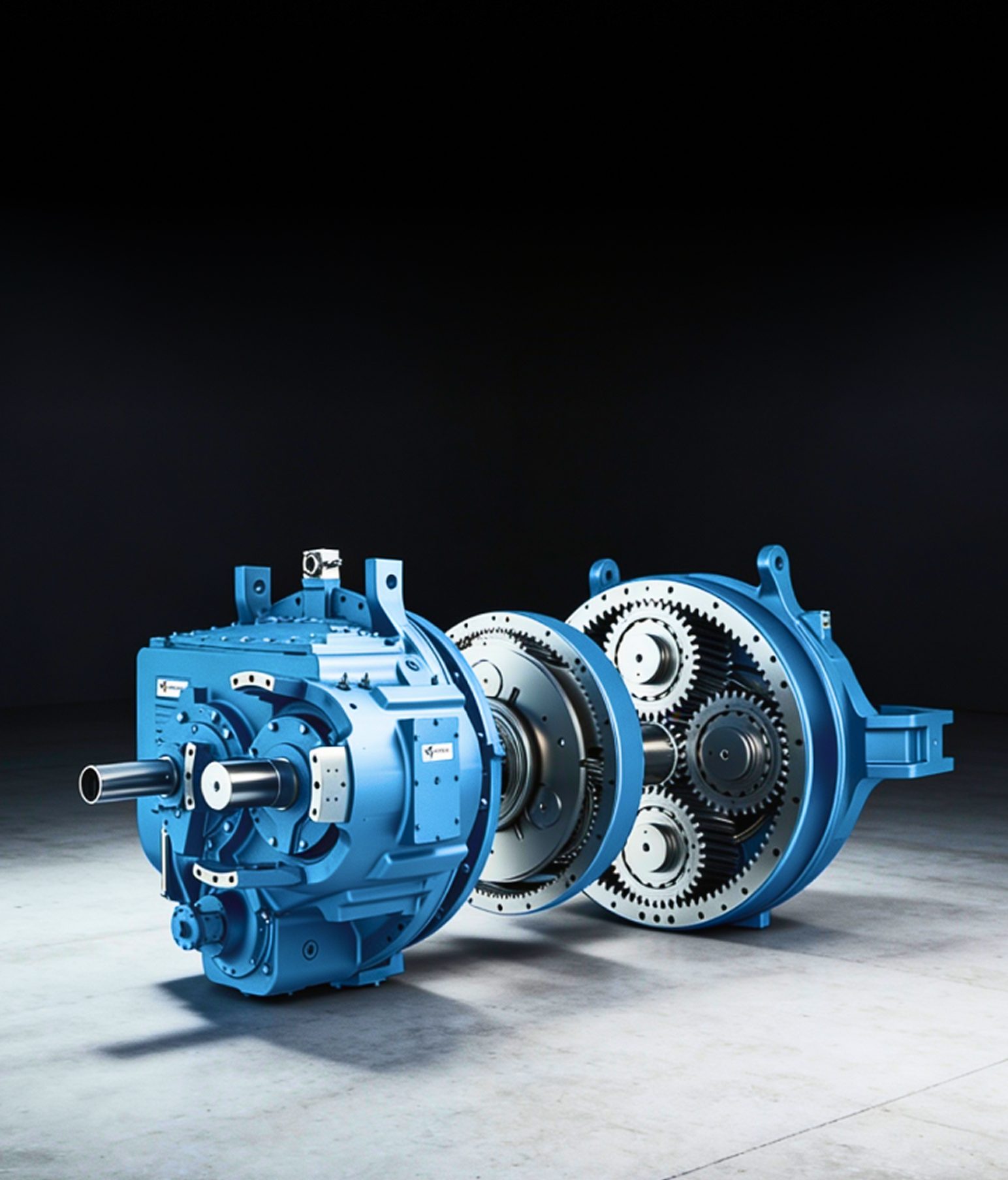

• Планетарные редукторы: реализуют соосную схему входного и выходного валов с распределением нагрузки по нескольким сателлитам. Обеспечивают компактность при высоком передаточном отношении и широко используются в приводах турбокомпрессоров и энергетических установок.
• Червячные редукторы: основаны на передаче «червяк — червячное колесо». Обеспечивают самоторможение в ряде исполнений, применяются в механизмах позиционирования запорной арматуры и вспомогательных приводах технологических линий.
• Мотор-редукторы: представляют собой моноблочную конструкцию из электродвигателя и редуктора. Поставляются в цилиндрическом, коническом и червячном исполнениях. Используются в приводах дозаторов, шнековых питателей и фильтровального оборудования.
• Комбинированные редукторы: содержат две и более ступени различных типов — например, коническо-цилиндрическую или червячно-цилиндрическую. Позволяют сочетать преимущества разных передач для достижения заданных параметров в условиях ограниченной монтажной зоны.

Промышленные редукторы как комплектующие к компрессорам, турбинам и насосам

Редуктор в составе динамического агрегата обеспечивает согласование частоты вращения приводного двигателя с рабочей скоростью компрессора, турбины или насоса. От состояния зубчатых передач и подшипниковых узлов напрямую зависят КПД агрегата и межремонтный интервал.

• Компрессорные агрегаты: редукторы передают крутящий момент от электродвигателя или газотурбинного привода на вал центробежного, поршневого или винтового компрессора. В проектах для Nuovo Pignone (2HB/1, 4HG/3, BCL-306), Elliott (88M4I, 70M5I) и Dresser-Rand (D06R7S, 3HHE-VL3) подбирались редукторы по чертежам OEM и аналогам.
• Привод экструдеров и грануляторов: в линиях производства полимеров редукторы передают крутящий момент от главного привода на шнеки экструдера производительностью до 60 т/ч. Используются многоступенчатые цилиндрические и планетарные передачи с принудительной циркуляционной смазкой и контролем температуры подшипников.
• Привод подъёмно-кранового оборудования: редукторы механизмов подъёма и передвижения мостовых и козловых кранов выполняются с фланцевым креплением электродвигателя. Поставки осуществляются через представительство EXCELLIFT, включая исполнения для оффшорных инсталляций.
• Турбинные установки: в составе паровых турбин Elliott (SNV-8, 2SQV8) и Dresser-Rand (SST, GSA) редукторы обеспечивают понижение частоты вращения ротора турбины до синхронной частоты генератора или приводного механизма. Для газотурбинных установок General Electric (LMS100, LM2500, MS5001PA) применяются высокоскоростные редукторы со специальной системой смазки и охлаждения.
• Насосные агрегаты: редукторы снижают частоту вращения двигателя до рабочего диапазона центробежных, плунжерных и винтовых насосов с обеспечением требуемого крутящего момента. Для шламовых насосов Warman на горно-обогатительных комбинатах поставлялись конические редукторы с усиленными подшипниковыми узлами, рассчитанные на ударные и абразивные нагрузки.

Запасные части к промышленным редукторам: шестерни, подшипники и уплотнения

Комплектация ЗИП для редукторов формируется исходя из условий эксплуатации, интенсивности нагружения и результатов дефектации узлов при плановых ремонтах. Поставляются как оригинальные запасные части OEM, так и аналоги, изготовленные по реверс-инжинирингу с контролем геометрии, твёрдости и микроструктуры материала.

• Шестерни и валы-шестерни: изготавливаются из легированных сталей с цементацией и закалкой рабочей поверхности до 58–62 HRC. Поставляются прямозубые, косозубые и шевронные колёса 1–4 ступеней, включая сателлиты планетарных рядов и червячные колёса из бронзы.
• Подшипники качения и скольжения: радиальные, упорные и радиально-упорные подшипники для входного, выходного и промежуточных валов. Для высокооборотных редукторов компрессоров применяются подшипники скольжения с баббитовой заливкой и контролем зазора по результатам микрометража.
• Уплотнения: манжетные, лабиринтные и торцевые уплотнения валов для предотвращения утечек смазки и попадания загрязнений. Для редукторов, эксплуатируемых в абразивных средах горнодобывающих предприятий, подбираются усиленные конструкции с дополнительной защитой.
• Ремкомплекты: включают комплекты прокладок, уплотнений, крепёжных изделий и, по согласованию, подшипников для проведения типового ремонта редуктора без замены зубчатых колёс.
• Элементы системы смазки: масляные насосы, фильтры, теплообменники и форсунки систем принудительной смазки редукторов компрессорных и турбинных агрегатов.
• Корпуса и крышки: литые и сварные корпуса с обработкой посадочных мест под подшипники и разъёмов по плоскости стыка. Поставка возможна как готовых корпусов, так и восстановленных методом наплавки и механообработки.

Применение промышленных редукторов в нефтегазовой отрасли и горнодобыче

Промышленные редукторы обеспечивают передачу мощности в широком спектре технологических процессов — от транспортировки углеводородов до измельчения руды. В каждой отрасли предъявляются специфические требования к типу передачи, материалам и системе смазки.

• Нефтегазопереработка и нефтехимия: редукторы задействованы в приводах компрессоров установок каталитического крекинга, риформинга и пиролиза. Обеспечивают согласование частот вращения двигателей с рабочими колёсами центробежных компрессоров Nuovo Pignone и Elliott на установках заказчиков — ООО «Ставролен», ООО «Лукойл-Пермнефтеоргсинтез», ООО «Лукойл-Нижегороднефтеоргсинтез», ПАО «Лукойл». Применяются как понижающие, так и повышающие редукторы с передаваемой мощностью до нескольких мегаватт.
• Нефте- и газодобыча: редукторы используются в составе насосных агрегатов для перекачки сырой нефти и в приводах буровых установок. Эксплуатация характеризуется широким диапазоном температур, воздействием вибраций и необходимостью удалённого контроля параметров.
• Горнодобывающая промышленность: конические и планетарные редукторы работают в приводах шламовых насосов, конвейеров и машин для ломки футеровки. Конструкция подшипниковых узлов и уплотнений рассчитывается на работу в условиях абразивной пыли, ударных нагрузок и круглосуточного цикла. Для насосов Warman на ГОК поставлялись редукторы с усиленными валами и дополнительным охлаждением картера.
• Энергетика: редукторы обеспечивают передачу мощности от паровых и газовых турбин на электрогенераторы и питательные насосы. Для турбин General Electric (MS5001PA, MS5002D) и Siemens (SGT-400, SGT-700) подбираются редукторы с контролем вибрации и системой аварийной остановки по температуре подшипников.
• Производство полимеров: редукторы экструдеров и грануляторов работают при высоких крутящих моментах на низких оборотах. Для грануляторов JSW, KOBE и FARRELL поставляются редукторы с принудительной смазкой и контролем осевого смещения валов.

Подбор и поставка промышленного редуктора по крутящему моменту и передаточному отношению

Подбор редуктора выполняется на основе технического задания с указанием параметров приводного двигателя, рабочей машины и условий эксплуатации. НПО ИНЭКО обеспечивает инженерный анализ совместимости, подбор OEM или изготовление аналога, поставку и последующую эксплуатационную поддержку.

• Анализ нагрузочных параметров: проверяются входная и выходная скорость вращения, передаваемый крутящий момент, осевые и радиальные нагрузки на валы, режим работы (S1–S4) и межремонтный интервал. На основании этих данных определяется тип передачи, количество ступеней и передаточное отношение.
• Подбор OEM и аналогов: для исходного оборудования Nuovo Pignone, Elliott, Dresser-Rand, Siemens, General Electric подбираются оригинальные редукторы по заводской спецификации либо аналоги с идентичными присоединительными размерами и техническими характеристиками. Изготовление аналогов выполняется методом реверс-инжиниринга с 3D-обмером посадочных мест и контролем материала зубчатых колёс.
• Замена устаревших моделей: при модернизации привода снятый с производства редуктор заменяется современным аналогом с сохранением или улучшением параметров. Проводится проверка совместимости по фундаментной плите, муфтовому соединению и системе смазки.
• Шеф-монтаж и пусконаладка: инженерное сопровождение установки включает контроль соосности валов, затяжки крепежа, заполнения маслосистемы и пробный пуск с замером вибрационных характеристик и температуры подшипников.
• Эксплуатационная поддержка: поставляются запасные части — шестерни, валы-шестерни, подшипники, уплотнения и ремкомплекты — для плановых и аварийных ремонтов. Комплектация ЗИП формируется под фактическое состояние оборудования и прогнозный ресурс узлов.
