Состав поставки определяется функциональным назначением арматуры трубопроводных систем и параметрами технологического процесса. Перекрытие, дросселирование и защита от превышения давления выполняются разными группами изделий.
- Запорная арматура: предназначена для полного перекрытия или открытия потока среды. Включает задвижки, шаровые краны, запорные клапаны и затворы.
- Регулирующая арматура: управляет расходом и давлением в технологических линиях за счёт изменения проходного сечения.
- Предохранительная арматура: защищает трубопровод и подключённое оборудование от превышения допустимого давления, сбрасывая среду при достижении уставки.
- Задвижки: применяются на участках с большим условным проходом, обеспечивают низкое гидравлическое сопротивление в открытом положении.

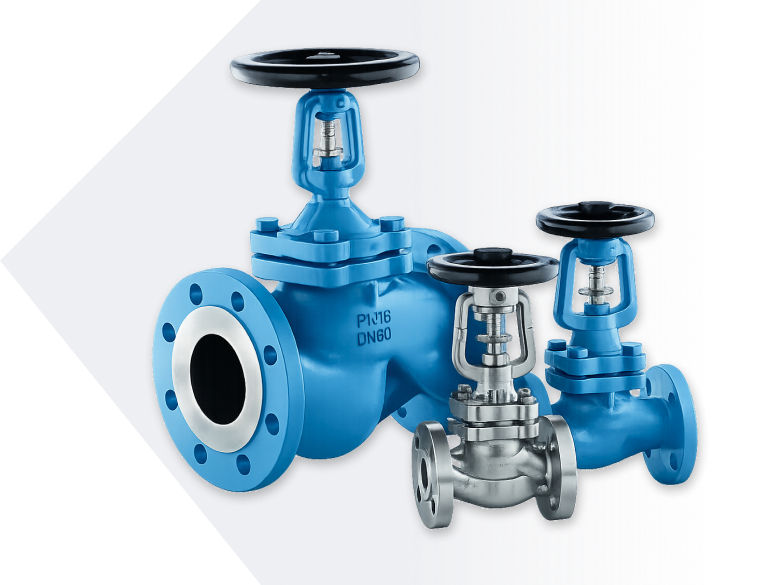

- Клапаны трубопроводной арматуры: запорные и регулирующие, с возможностью точного позиционирования штока при дросселировании.

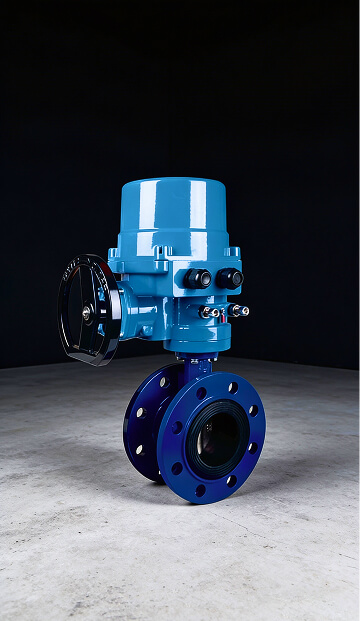

- Затворы трубопроводной арматуры: поворотные дисковые конструкции с компактной установочной длиной для трубопроводов среднего и большого диаметра.
- Краны резьбовые: универсальные элементы соединения участков трубопровода с присоединением, например 1/4″ внутренняя/наружная.
Виды и типы трубопроводной арматуры по конструкции и присоединению
Трубопроводная и запорная арматура классифицируется по конструкции корпуса, принципу управления и способу присоединения к трубопроводу. Эти параметры определяют монтаж и совместимость с существующей обвязкой.
- По функциональному назначению: запорная, регулирующая, предохранительная и защитная — разделение по выполняемой в системе задаче.
- По конструкции корпуса: задвижки, клапаны, краны, затворы, отличающиеся типом запорного органа и характеристикой потока.
- По принципу управления: ручное управление маховиком, а также арматура с электроприводом — многооборотным, однооборотным и четвертьоборотным.
- По присоединению к трубопроводу: фланцевое, муфтовое, резьбовое и под приварку — выбор зависит от давления и условного прохода.
- По типу уплотнений: сальниковые и бессальниковые исполнения, конструкции седла и клина задвижки под конкретную среду.
- По условному проходу Dy: подбирается под пропускную способность линии и диаметр трубопровода.
- По рабочему давлению: исполнения для низкого, среднего и высокого давления технологической среды.
Сталь и другие материалы корпуса трубопроводной арматуры
Сталь трубопроводной арматуры и иные конструкционные материалы выбираются по температуре, давлению и коррозионной активности рабочей среды. Материал корпуса напрямую влияет на ресурс изделия.
- Сталь углеродистая: применяется для арматуры общепромышленного назначения на технологических и магистральных линиях.
- Сталь легированная и нержавеющая: используется для агрессивных, высокотемпературных и коррозионных сред в нефтехимии.
- Чугун: применяется в системах с умеренными параметрами давления и температуры.
- Цветные металлы и сплавы: используются для специальных сред и арматуры малого условного прохода.
- Уплотнительные материалы: прокладки, седла и набивки подбираются по совместимости со средой и температурным диапазоном.
- Параметры подбора: рабочее давление, условный проход, температура и тип среды, тип присоединения, материал корпуса.
Применение арматуры трубопроводных систем по отраслям
Трубопроводная арматура и оборудование эксплуатируются в составе технологических и магистральных линий различных производств. Условия эксплуатации задают требования к материалу и классу герметичности.
- Нефтегазопереработка и нефтехимия: арматура устанавливается на линиях подачи сырья, продуктов реакции и теплоносителей технологических установок.
- Нефте- и газодобыча: применяется в составе трубопроводов и обвязки оборудования на месторождениях.
- Энергетика: запорная и регулирующая арматура работает на паропроводах, питательных и конденсатных линиях.
- Горнодобыча: арматура эксплуатируется в системах подачи сред в условиях абразивного износа и интенсивных режимов.
- Промышленное производство: используется в трубопроводных системах технологических установок и обвязке вспомогательного оборудования.
- Жилищно-коммунальные и вспомогательные сети: арматура применяется в линиях подачи и распределения сред общего назначения.
Ремонт, изготовление, подбор и поставка трубопроводной арматуры
Поставка организуется по техническому заданию с учётом параметров действующей системы. Изготовление трубопроводной арматуры и аналогов выполняется при отсутствии оригинальных позиций в наличии.
- Подбор по ТЗ: арматура подбирается по условному проходу, давлению, температуре и характеру среды.
- OEM и аналоги: поставляются оригинальные изделия и аналоги, в том числе восстановленные по результатам реверс-инжиниринга.
- Замена устаревших моделей: подбираются современные аналоги взамен снятых с производства позиций с сохранением присоединительных размеров.
- ЗИП и ремкомплекты: уплотнения, седла, штоки, шпиндели, приводы и позиционеры для восстановления работоспособности арматуры.
- Ремонт трубопроводной арматуры: восстановление запорного органа, замена уплотнительных элементов и приводной части по согласованию.
- Электроприводы и управление: поставляются приводы и блоки управления для дистанционного и автоматического режима работы.
- Инженерное сопровождение: НПО ИНЭКО обеспечивает шеф-монтаж, пусконаладку и эксплуатационную поддержку поставленной арматуры.
