Торцевое уплотнение обеспечивает герметизацию вращающегося вала относительно корпуса оборудования. Герметичность достигается за счёт пары трения — двух плоских колец, одно из которых вращается вместе с валом, а второе остаётся неподвижным. Прижим колец осуществляется пружинным блоком, гидравлическим давлением рабочей среды или комбинацией этих факторов.
- Пара трения: состоит из подвижного кольца и контркольца. Материалы подбираются под рабочую среду — карбид кремния, графит, вольфрамсодержащие композиты, керамика. Тип пары определяет ресурс уплотнения и его стойкость к абразивному износу.
- Пружинный блок: компенсирует осевые смещения вала и износ колец. Применяются цилиндрические пружины, сильфоны или мембранные элементы. Усилие прижима должно быть достаточным для удержания плёнки рабочей среды в зазоре.
- Вторичные уплотнения: кольца круглого сечения, манжеты, прокладки. Обеспечивают герметичность по сопрягаемым поверхностям корпуса, вала и втулки.
- Защитная втулка вала: предохраняет вал от износа в зоне контакта с уплотнением, упрощает замену уплотнительного узла без демонтажа вала.
Основные типы торцевых уплотнений для динамического оборудования
Тип торцевого уплотнения выбирается исходя из параметров перекачиваемой среды, давления на входе, частоты вращения вала и требований к надёжности герметизации для конкретного вида динамического оборудования — центробежного насоса, поршневого компрессора, паровой турбины или редуктора.
- Одинарное торцевое уплотнение: одна пара трения, применяется для сред без высоких требований к экологической безопасности. Поставляется для центробежных насосов, шиберных и шестеренчатых насосов, компрессоров малой и средней мощности.
- Двойное торцевое уплотнение: две пары трения, установленные последовательно. Между ними циркулирует затворная жидкость. Используется для перекачки токсичных, горючих, кристаллизующихся и полимеризующихся сред в нефтехимии и нефтегазопереработке.
- Внутреннее торцевое уплотнение: пара трения размещена в корпусе оборудования, омывается перекачиваемой средой. Компактная конструкция, ограничения по абразивности среды.
- Внешнее торцевое уплотнение: пара трения вынесена за пределы корпуса. Применяется для высокоабразивных пульп, шламов, кислот — среда не контактирует с элементами пружинного блока. Востребовано в горно-шахтном оборудовании.

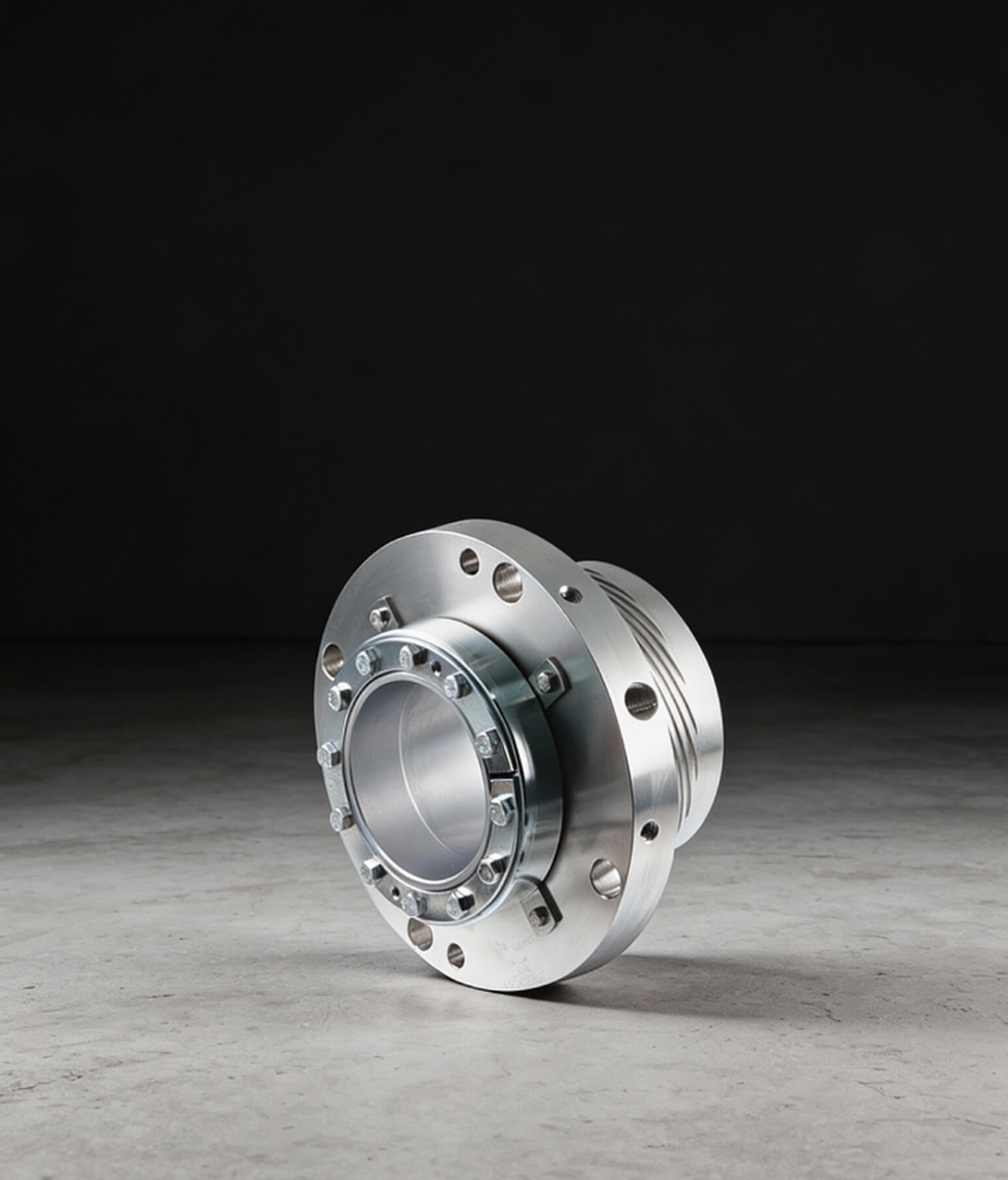

- Патронное торцевое уплотнение: предварительно собранный узел, который устанавливается на вал целиком. Монтаж без регулировки зазоров, снижение ошибок при сборке. Поставляется как для насосов, так и для компрессоров.
Промышленные подшипники для насосов, компрессоров и редукторов
Подшипники качения и скольжения являются неотъемлемой частью опор роторов динамического оборудования. От их исполнения зависят вибрационные характеристики, осевая и радиальная жёсткость роторной системы, ресурс межремонтного пробега агрегата.
- Подшипники шариковые радиальные: воспринимают радиальные и комбинированные нагрузки в насосах, редукторах и компрессорах. Поставляются с уплотнениями типа 2RS — двустороннее резиновое уплотнение, исключающее вымывание смазки и попадание загрязнений.
- Подшипники игольчатые закрытые: устанавливаются в узлы с ограниченным монтажным пространством при высокой грузоподъёмности — коробки передач редукторов, кулачковые механизмы, опоры валов шестеренчатых насосов. Защитный кожух предотвращает загрязнение игольчатого сепаратора.
- Подшипники игольчатые открытые: применяются там, где смазка подаётся из масляной системы агрегата. Используются в редукторах Dresser-Rand, Elliott, MAN.
- Подшипники скольжения: сегментные упорные и опорные вкладыши для паровых и газовых турбин. Обеспечивают работу при высоких частотах вращения, демпфирование колебаний ротора. Поставляются с баббитовой заливкой либо с полимерным антифрикционным слоем.
- Главные и шатунные подшипники: для поршневых компрессоров — вкладыши коленчатого вала, втулки поршневых пальцев. Работают в условиях знакопеременных нагрузок и импульсного давления смазки.
Применение уплотнений и подшипников в отраслях
Конфигурация уплотнительных и подшипниковых узлов определяется отраслевой спецификой технологического процесса, составом рабочей среды, режимом эксплуатации и нормативными требованиями к оборудованию.
- Нефтегазопереработка и нефтехимия: торцевые уплотнения насосов и компрессоров контактируют с углеводородами, сероводородсодержащими средами, кислыми стоками. Подшипники работают в парах лёгких фракций и масляном тумане. Проекты выполнялись для ООО «Ставролен», ООО «Лукойл-Пермнефтеоргсинтез», ООО «Лукойл-Нижегороднефтеоргсинтез», ПАО «Лукойл».
- Горнодобыча: игольчатые и шариковые подшипники с усиленными уплотнениями 2RS применяются в шламовых насосах Warman, ПДМ-машинах, узлах ломки футеровки. Уплотнения рассчитаны на абразивный износ и ударные нагрузки.
- Энергетика: упорные и опорные подшипники скольжения, лабиринтные и концевые уплотнения устанавливаются на паровые турбины и газотурбинные установки. Комплектующие поставляются для турбин General Electric серий MS5001PA, MS5002D, Siemens SGT-400 и SGT-700.
- Добыча и транспорт газа: сухие газовые уплотнения центробежных компрессоров Nuovo Pignone 2HB/1, 2BCL-457, Elliott 88M4I, Dresser-Rand D10R9B. Подшипники роторов, уплотнения демпферные и барьерные для компрессорных станций магистральных газопроводов.
- Производство полимеров: уплотнения и подшипники редукторов экструдеров до 60 т/час, узлов грануляторов JSW, KOBE, FARRELL. Стойкость к расплавам полимеров и высокотемпературному воздействию.
Подбор и поставка уплотнений и подшипников по техническому заданию
Поставка выполняется по спецификации заказчика либо по результатам обследования изношенного узла. НПО ИНЭКО обеспечивает подбор OEM-аналогов, изготовление методом реверс-инжиниринга, комплектацию ЗИП для плановых и аварийных ремонтов.
- Параметры подбора торцевого уплотнения: внутренний и наружный диаметр, длина, тип пары трения, материал колец и вторичных уплотнений, диапазон температур, давление среды, частота вращения вала, наличие абразивных частиц.
- Параметры подбора подшипника: посадочные размеры, динамическая и статическая грузоподъёмность, предельная частота вращения, тип уплотнения и сепаратора, рабочая температура.
- Оригинальные решения и аналоги: поставка уплотнений и подшипников оригинального OEM-производства, а также аналогов, изготовленных по конструкторской документации с контролем геометрии, твёрдости и шероховатости сопрягаемых поверхностей.
- Замена устаревших моделей: подбор современного аналога на снятое с производства уплотнение или подшипник с сохранением присоединительных размеров и улучшенными характеристиками пары трения.
- Шеф-монтаж и пусконаладка: выезд инженера на объект, контроль установки уплотнений и подшипников, проверка осевого смещения ротора, опрессовка, пробный пуск с инструментальным контролем температуры и вибрации.
