Промышленные паровые турбины: типы и конструктивное исполнение
Паровые турбины применяются в качестве приводов технологических компрессоров, насосного оборудования и электрогенераторов на предприятиях нефтепереработки, газопереработки и нефтехимии. В зависимости от технологической схемы объекта подбирается оптимальный тип турбины по параметрам пара, требуемой мощности и частоте вращения.
- Конденсационная паровая турбина: отработанный пар отводится в конденсатор с разрежением, обеспечивая максимальный теплоперепад и выработку мощности. Применяется на промышленных электростанциях НПЗ и нефтехимических комплексов.
- Паровая турбина с противодавлением: пар после турбины направляется на технологические нужды производства под заданным давлением. Используется на установках риформинга, пиролиза, дегидрогенизации пропана — где требуется одновременный привод компрессора и подача пара в процесс.
- Турбина с автоматическим отбором: позволяет регулируемо отбирать часть пара на промежуточной ступени для стороннего потребления. Востребована на производствах аммиака, карбамида, метанола с разветвлённой паровой сетью.
- Индукционная турбина: рассчитана на ввод дополнительного пара низкого давления в проточную часть. Целесообразна при наличии избыточного пара низких параметров на площадке заказчика — например, на установках замедленного коксования.
- Турбина двух давлений: работает с подводом пара высокого и низкого давления одновременно. Применяется в схемах с котлами-утилизаторами на газотурбинных установках.
- Предвключённая (форшальт) турбина: устанавливается перед существующей турбиной для расширения диапазона параметров пара и увеличения общей мощности. Решение для модернизации действующих парков турбинного оборудования.
- Турбина мятого (дросселированного) пара: работает на сбросном паре после редукционно-охладительных установок. Обеспечивает утилизацию энергии пара, который иначе дросселируется без полезной работы.

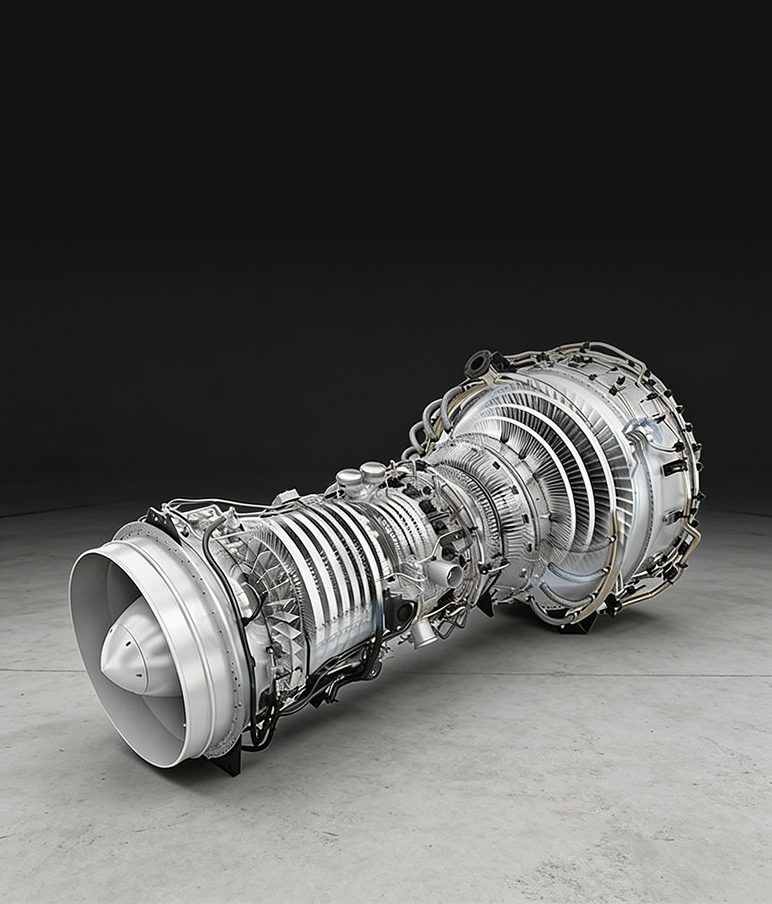

Промышленные газовые турбины: модельный ряд и особенности
Газовые турбины поставляются для механического привода центробежных компрессоров на компрессорных станциях магистральных газопроводов, а также для генерации электроэнергии в составе парогазовых и газотурбинных установок промышленных электростанций. Подбор модели выполняется по требуемой мощности, КПД, температуре газов на входе, климатическим условиям площадки и типу привода — механический либо генераторный.
- General Electric LMS100: турбина с промежуточным охлаждением, высокий КПД в широком диапазоне нагрузок. Применяется для привода компрессоров на газоперекачивающих станциях и в составе когенерационных систем.
- General Electric LM2500: авиапроизводная турбина, адаптированная для морских платформ, плавучих комплексов СПГ (FLNG) и наземных компрессорных станций. Отличается компактностью и высокой удельной мощностью.
- General Electric LM6000: турбина средней мощности для механического привода и генерации электроэнергии на НПЗ, заводах терефталевой кислоты, объектах переработки конденсата природного газа.
- General Electric MS5001PA, MS5002D: тяжёлые одновальные и двухвальные турбины для длительной непрерывной наработки в составе промышленных электростанций и на компрессорных станциях. Ресурс до капитального ремонта позволяет эксплуатацию в режиме 24/7.
- Siemens SGT-700: турбина с возможностью работы на различных видах газообразного топлива, включая попутный нефтяной газ. Востребована на объектах нефтегазодобычи с нестабильным составом топливного газа.
- Elliott SNV-8, SNV-10, SNV-13, 2SQV8, 2SRQV5: паровые и газовые турбины для механического привода центробежных компрессоров на технологических линиях нефтехимии. Компактная конструкция позволяет интеграцию в существующие компрессорные цеха без существенной перестройки фундаментов.
- Dresser-Rand SST, GSA: турбины для привода компрессоров и насосов на установках разделения воздуха, производства этилена, дегидрогенизации пропана. Поставляются как в стандартном, так и в исполнении для взрывоопасных зон.
- Siemens SGT-400: газовая турбина промышленного класса, рассчитанная на работу в составе когенерационных установок и для механического привода компрессоров. Адаптирована под широкий диапазон температур наружного воздуха.
Комплектующие для промышленных турбин: лопатки, уплотнения, подшипники, элементы маслосистемы
Осуществляется поставка оригинальных запасных частей и аналогов, изготовленных по программе реверс-инжиниринга, для паровых и газовых турбин перечисленных моделей. Номенклатура охватывает компоненты проточной части, опорно-уплотнительные узлы, элементы маслосистемы и горячего тракта газовых турбин.
- Лопатки роторные и направляющие: поставляются для всех ступеней давления — от высоконапорных первых ступеней до последних ступеней низкого давления. Изготавливаются по чертежам OEM-производителя либо восстанавливаются методом реверс-инжиниринга с контролем геометрии и чистоты поверхности.
- Диски ротора и сопловые аппараты: поставка цельнокованых дисков и сегментов сопловых аппаратов для паровых турбин Elliott SNV и Dresser-Rand SST. Контролируется твёрдость, микроструктура, отсутствие дефектов ультразвуковым методом.
- Диафрагмы и обоймы: компоненты статорной части турбин. Поставляются в сборе с уплотнительными элементами либо раздельно — по согласованию с технической службой заказчика.
- Уплотнения лабиринтные и концевые: гребешки лабиринтных уплотнений ротора, концевые уплотнения вала. Материал — нержавеющая сталь, латунь, бронза в зависимости от температурного режима ступени. Поставка также включает уплотнительные кольца масляных полостей подшипниковых узлов.
- Упорные и опорные подшипники: сегменты упорных подшипников с баббитовой заливкой, вкладыши опорных подшипников скольжения. Подбираются под диаметр шейки ротора, частоту вращения и осевое усилие. Поставка аналогов — с подтверждением антифрикционных характеристик баббитового слоя.
- Регуляторы и клапаны: главный стопорный клапан, регулирующие клапаны подачи пара или топливного газа, клапан контроля отбора. Поставляются как в сборе с приводом, так и ремкомплекты: седла, штоки, уплотнительные кольца.
- Элементы маслосистемы: масляные фильтры тонкой очистки, маслоохладители, трубопроводная обвязка в пределах турбинного агрегата. Подбор фильтроэлементов — по тонкости фильтрации и пропускной способности.
- Сегменты камер сгорания и форсунки: для газовых турбин GE и Siemens поставляются жаропрочные сегменты жаровой трубы, топливные форсунки с контролем распыла, переходные патрубки горячего тракта. Материалы — никелевые жаропрочные сплавы с термобарьерным покрытием.
Применение промышленных турбин в нефтегазовой, химической и энергетической отраслях
Паровые и газовые турбины интегрируются в технологические схемы предприятий непрерывного цикла, где критичны надёжность привода и ресурс до капитального ремонта. Ниже приведены типовые объекты и установки, на которых эксплуатируется поставляемое турбинное оборудование.
- Газоперекачивающие станции магистральных газопроводов: газовые турбины GE LM2500, LM6000, MS5002D в качестве привода центробежных компрессоров Nuovo Pignone и Dresser-Rand. Наработка до капитального ремонта — десятки тысяч часов.
- Нефтеперерабатывающие заводы (НПЗ): паровые турбины Elliott SNV и Dresser-Rand SST для привода компрессоров на установках каталитического крекинга, риформинга, гидроочистки. Паровая турбина с противодавлением подаёт отработанный пар в технологическую сеть завода.
- Производства этилена и пропилена (пиролиз): турбины механического привода компрессоров пирогаза, этиленового и пропиленового холодильных циклов. Требуется устойчивость к длительным межремонтным пробегам — останов пиролизной печи сопряжён с высокими экономическими потерями.
- Производства аммиака и карбамида: паровые турбины с отбором и противодавлением для привода компрессоров синтез-газа, воздушного и аммиачного. Паровая схема агрегата жёстко увязана с тепловым балансом всей установки.
- Производство СПГ и плавучие комплексы FLNG: газовые турбины GE LM2500 и Siemens SGT-700 для привода компрессоров отпарного газа, хладагента и генерации электроэнергии на платформах. Исполнение — морское, устойчивое к вибрациям и солевому туману.
- Промышленные электростанции и когенерационные установки: газотурбинные агрегаты GE MS5001PA, Siemens SGT-400 в составе парогазовых блоков. Выработка электроэнергии и тепла для собственных нужд НПЗ и нефтехимических комбинатов.
- Установки разделения воздуха: паровые и газовые турбины для привода воздушных и кислородных компрессоров. От турбины требуется стабильность частоты вращения при переменном потреблении кислорода основным производством.
- Производства терефталевой кислоты и метанола: турбины механического привода для компрессоров воздушного дутья и циркуляционных компрессоров. Подбираются под параметры греющего пара от технологических печей установки.
Подбор промышленной турбины и поставка ЗИП
Подбор турбины — паровой или газовой — выполняется на основании опросного листа заказчика и технического задания с указанием требуемой мощности, параметров рабочего тела (давление и температура пара либо расход и состав топливного газа), частоты вращения выходного вала, типа привода, климатических условий площадки. НПО ИНЭКО осуществляет поставку оригинального оборудования и комплектующих от производителей, а также аналогов по программе реверс-инжиниринга.
- Поставка оригиналов OEM: оборудование и запасные части от производителей General Electric, Siemens, Elliott, Dresser-Rand с полным пакетом документации, сертификатов происхождения и паспортов качества.
- Поставка аналогов (реверс-инжиниринг): изготовление комплектующих по образцам изношенных деталей либо по чертежам заказчика — лопатки, диафрагмы, уплотнения, подшипники, сегменты камер сгорания. Контроль геометрии, механических свойств и микроструктуры материала.
- Замена устаревших моделей: подбор современного аналога турбины или её узлов для замены оборудования, снятого с производства. Адаптация присоединительных размеров к существующей обвязке, фундаментным рамам и трубопроводам.
- Комплексная поставка ЗИП: в объём поставки включаются расходные элементы (фильтры маслосистемы, уплотнительные кольца), компоненты с регламентированным сроком замены (лопатки, подшипники, форсунки), детали для капитального ремонта (диски ротора, сопловые аппараты, диафрагмы).
- Шеф-монтаж и пусконаладка: инженерное сопровождение монтажа турбины на площадке, контроль центровки валопровода, проверка систем смазки и регулирования, пробный пуск с выводом на номинальные параметры.
- Эксплуатационная поддержка: поставка ЗИП в течение всего жизненного цикла оборудования, проведение дефектации при ремонтах, подбор аналогов для узлов с увеличенным износом по результатам эксплуатации.
